鐵捲門開關 WiFi Tuya 塗鴉開關系統 車庫倉庫鐵捲門開停關系統 手機Siri聲控工廠倉庫鐵卷門 智慧開關手機聲控鐵門 286

鐵捲門開關 WiFi Tuya 塗鴉開關系統 車庫倉庫鐵捲門開停關系統 手機Siri聲控工廠倉庫鐵卷門 智慧開關手機聲控鐵門

鐵捲門開關 塗鴉開關系統 車庫倉庫鐵捲門開停關系統
手機Siri聲控工廠倉庫鐵卷門 智慧開關手機聲控鐵門
車庫廠房倉庫鐵捲門開關 應用塗鴉tuya遠端開關系統
上停下 開停關 手機Siri聲控鐵卷門智慧開關
塗鴉鐵捲門開關
Price NT$ 1,500

Special Offer NT$ 999

鐵捲門開關 塗鴉開關系統 車庫倉庫鐵捲門開停關系統
手機Siri聲控工廠倉庫鐵卷門 智慧開關手機聲控鐵門

車庫廠房倉庫鐵捲門開關 應用塗鴉tuya遠端開關系統
上停下 開停關 手機Siri聲控鐵卷門智慧開關
塗鴉鐵捲門開關
上停下、開停關  ▲ ∥ ▼

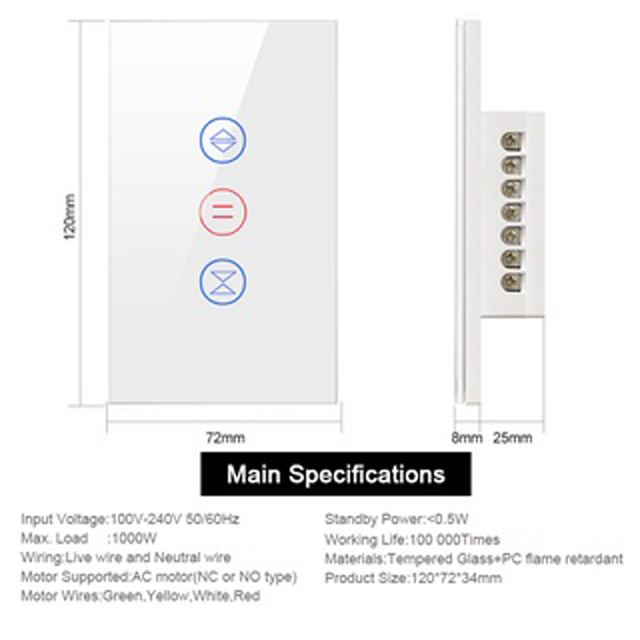

額定電流: 10A
額定電壓: 100-240V
環境溫度: -20- 60 殼體材質 阻燃PC ABS
開關尺寸: 120x72x 9mm
     量: 155gm
接線類型:螺絲式接線端子工作電壓:100~240VAC 50/60Hz
最大電流:10A
負載功率:≦1000W
最大功率:2400W
面板尺寸:長120mm X 72mm X9mm
接線機座(開關盒)尺寸長71mm X 48mm X25mm

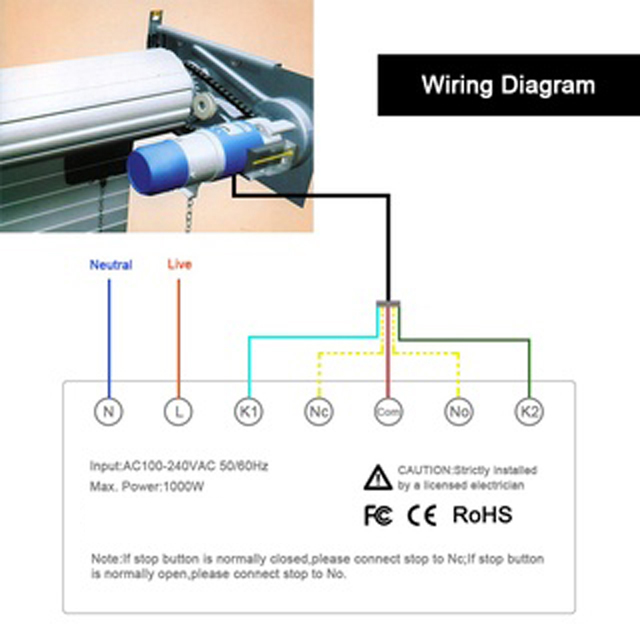

直接拉110V220V或電捲門馬達電源,分別接在最左邊的N零線端和火線L再由左至右接:
零線N、火線L、往上線K1、停線Nc、共線Com、反停線No、往下線K2
安全起見,安裝全程請務必切關(拔掉)電源。
請勿依線的顏色接線,必需依原開關功能動作(上線、下線、停線、共線com)
對照Tuya開關塑殼上標示的線端接線:
零線N、火線L、往上線K1、停線Nc、共線Com、反停線No、往下線K2
將原有開關當作備份開關使用;宜採加接拉線,換線時每次請只單移一條線,
換好後,才再移換另一條線,避免先全拆下後,新的開關接錯線。
也可用三用電錶查出電源線和各線功能,長按面板中央停止鍵5秒鐘,
至藍燈閃爍熄滅,開關即歸零回復到出廠值,可重複歸零安裝直至安裝成功。


公共線 接 Com
往上 接 K1
往下 接 K2如果實際情況相反,就要對換一下。
Nc是接 停止Stop (NcNo二選一)

但當按停止Stop 反而是 開啟Open動作時,就必需將Stop停止線改接到No
K1
K2以及NcNo如果實際情況相反,就要對換一下。

暫停鍵Stop有兩種:Nc常閉型和No常開型,
兩者根據電機類型選擇接線,如果不確定電機類型,可以都嘗試一下。

YouTube搜尋「鐵捲門馬達開關」安裝參考。

鐵捲門用三用電錶查出上、停、下、共線,開關四(4)條線位置,
查線時務必關電源(無電檢修)
https://www.youtube.com/watch?v=biXW1xnp-_k

鐵捲門馬達不能運轉,上停下開關斷線馬達不過電,

用三用電錶檢查上、停、下和(壓扣)開關的Com共線
https://www.youtube.com/watch?v=Bvu1ZbGOy9g


手機自動控制電動鐵捲門開停關、上停下3動作。
Tuya涂鴉APP裝置[添加設備]

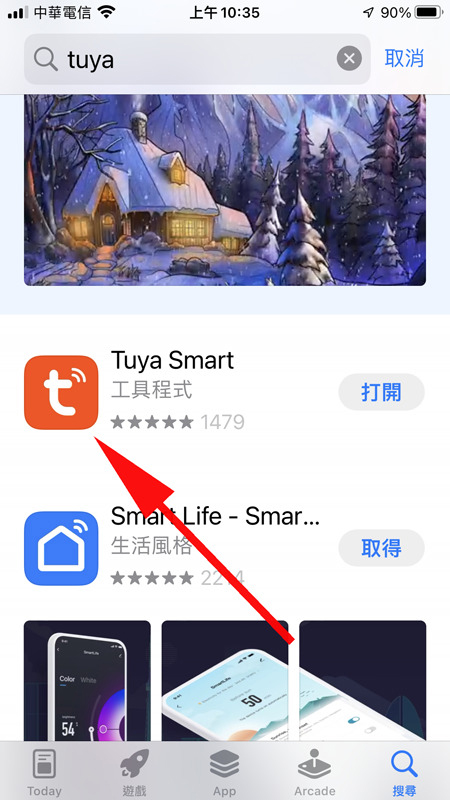

A.下載Tuya Smart

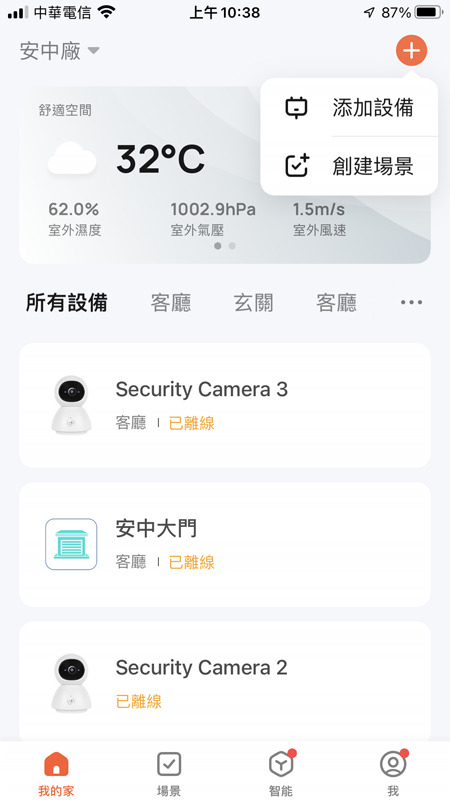

B.點右上角+ 添加設備

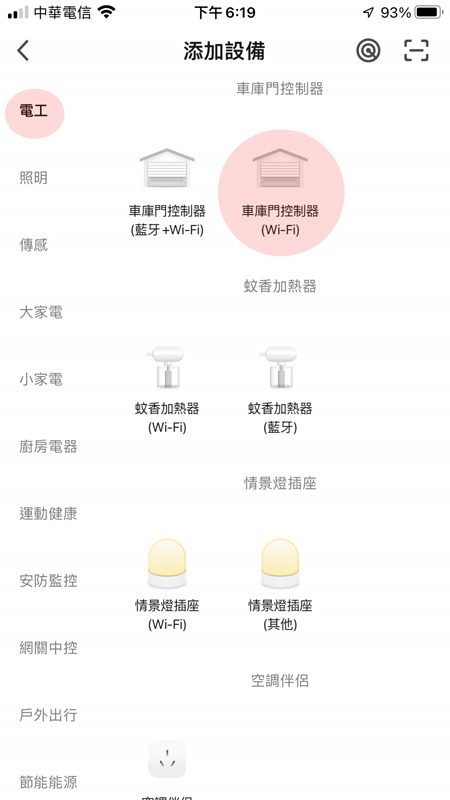

C.再選 紅圈的 電工和車庫門控制器(Wi-Fi)

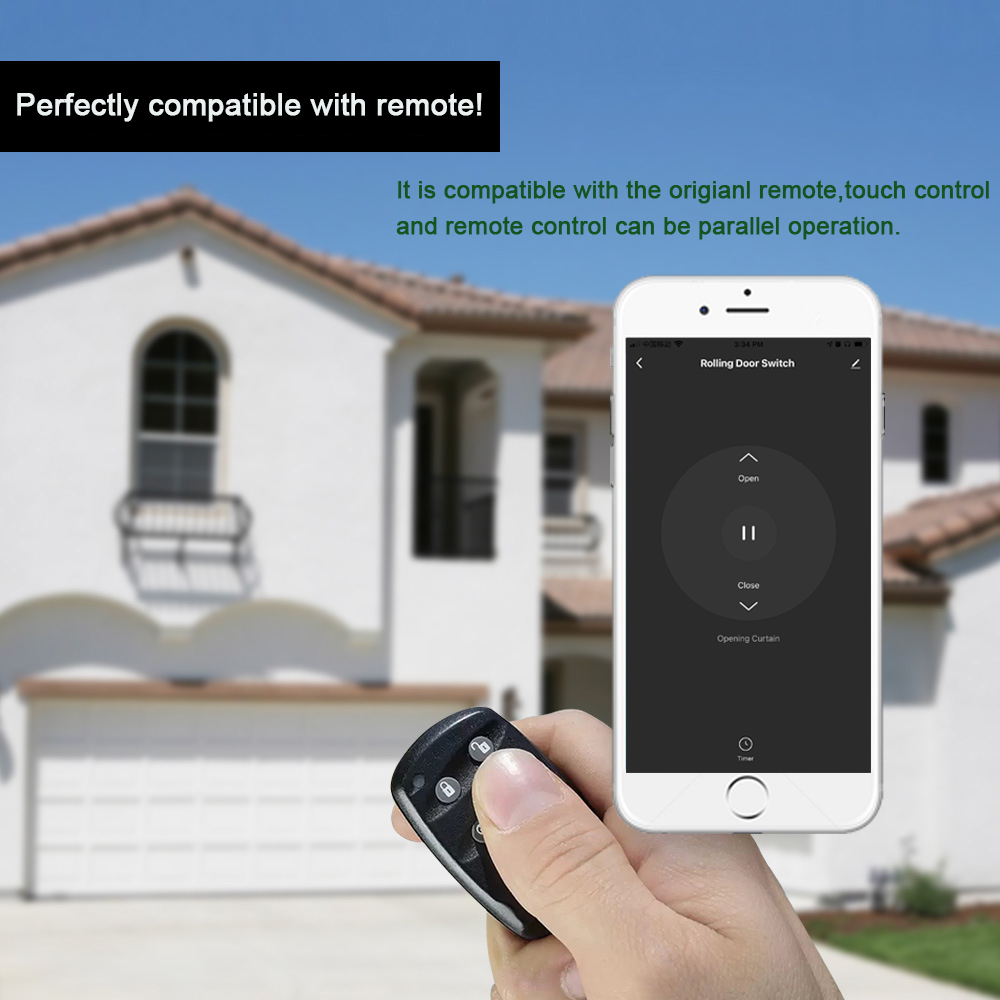

無需佈線99%的電動鐵捲門都可用,點擊手機螢幕上智能電動鐵捲門
(開停關)或(上停下)鍵,即可通過手機實現Siri聲控鐵捲門開關。
各鐵捲門設置點,可自由命名(方便Siri認知聲控) 1支手機控制無限鐵捲門。

YouTube搜尋「鐵捲門馬達開關」安裝參考。
tuya添加裝置至增加家庭、加入家庭管理成員(手機)
https://www.youtube.com/watch?v=iiWSwwCGt_I

Siri喚醒tuya場景
https://www.youtube.com/watch?v=NRJdmAx3GaU

用 Siri 直接喚醒涂鴉智能App上已設置好的自動化場景
https://v.qq.com/x/page/c0798fsprdm.html

Tuya APP如何使用Siri功能How to use Siri function on Tuya App
https://www.youtube.com/watch?v=unc7b-dIZj0

Siri與Googlehome手機聲控家電 - 塗鴉TUYA跟易微聯eWelink的不同
https://www.youtube.com/watch?v=iiWSwwCGt_I

需要確認負載是否可用請先參照電器規格
功率(P)=V * I =110V * 10A =1100瓦(W)
假如輸入AC110V最大負載電流10A x 110VAC =1100瓦(W)
假如輸入AC220V最大負載電流10A x 220VAC =2200瓦(W)
如果所需負載超過最大負荷≧60%,請加裝Magnetic Switch
電磁開關(Magnetic Contactor電磁接觸器)作為負載端。

台灣美國電器規格 插座插頭 語音控制 手機控制 智能開關【涂鴉Tuya】
型號 RGSS86-03CMW 產品認證 FCCID ROHS
