儲氣桶自動排水器儲氣罐排水閥空壓機精密空氣過濾器冷凍乾燥機自動排水器AD402-04

$1000 $ 599

儲氣桶自動排水器儲氣罐排水閥空壓機精密空氣過濾器冷凍乾燥機自動排水器AD402-04

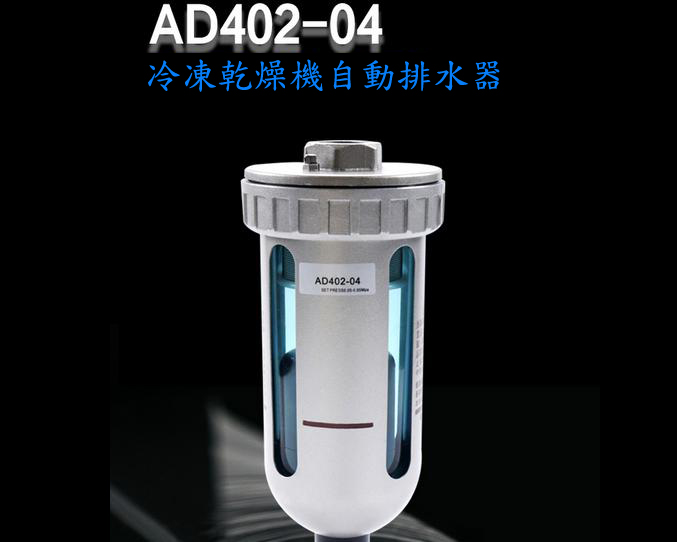

AD402-04
冷凍乾燥機自動排水器SMC型氣動空壓機自動排水器排水閥

AD402-04空壓機自動排水器

SMC型自動排水器AD402-04 空壓機、儲氣桶、精密過濾器、空壓管路、
冷凍乾燥機自動排水器

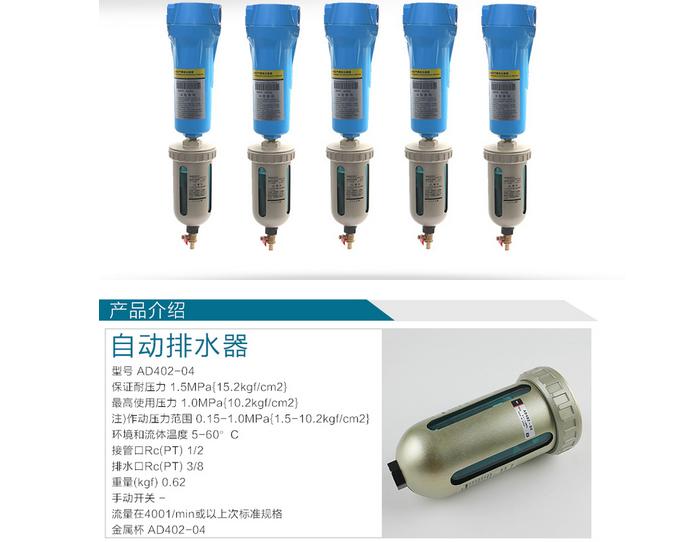

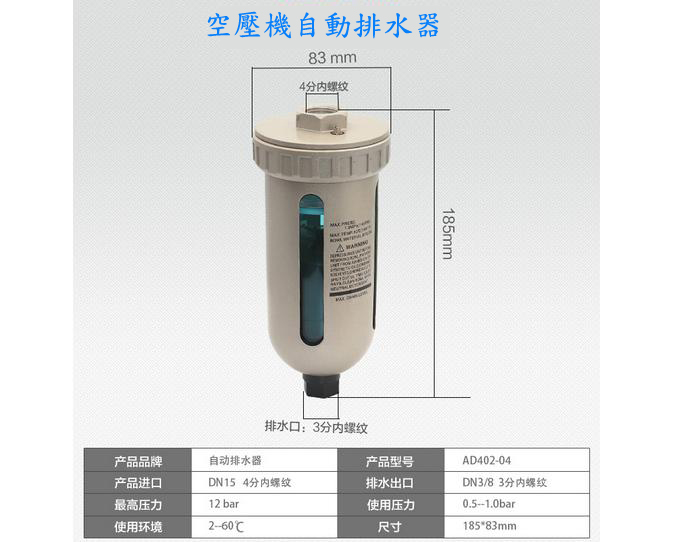

型號:AD402-04接口管徑4分(1/2")
1、浮子幹桿式結構,起排位置低,排水更穩定

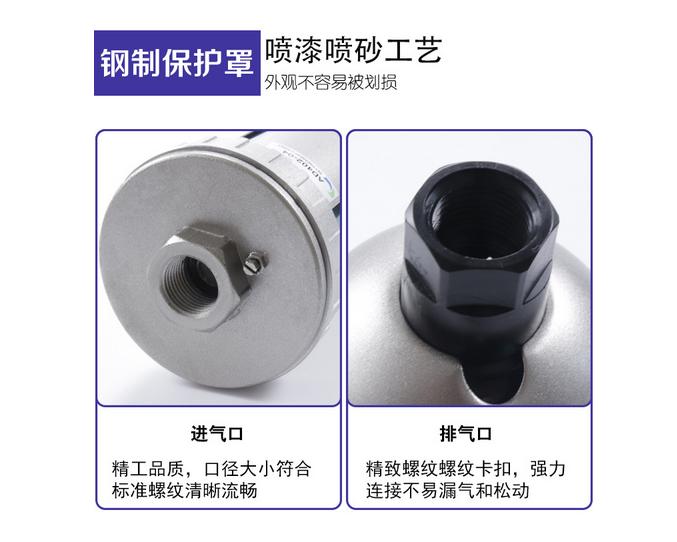

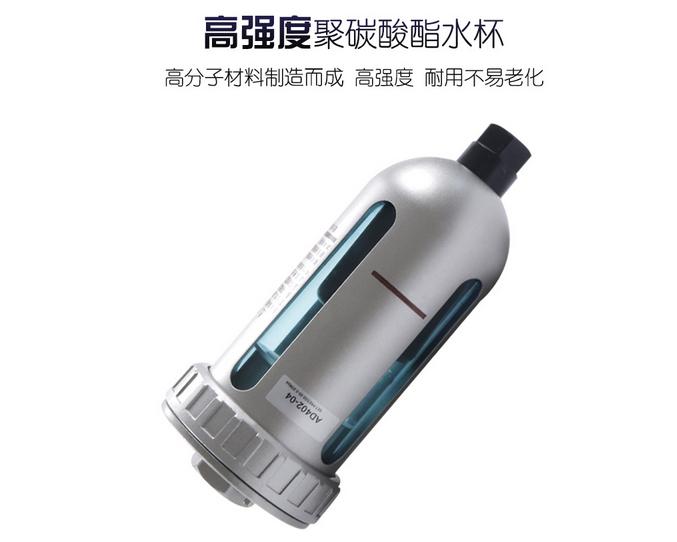

2、高強度聚碳酸酯水杯,鋁合金外殼,使用更安全可靠
3、雙重不銹鋼濾網過濾
4、大口徑入口通路,顆粒、鐵銹、殘渣等雜質不會積存管路死角
5、大容量污垢過濾儲水杯,較一般排水器可過濾收納更多量銹渣和污垢
6、大型浮子,浮力強,控制靈敏
7、大尺寸集水杯,可儲存較多量水份,而減少排放次數,延長使用壽命。

安裝與使用:
1、AD402-04可應用於空壓設備、儲氣罐、乾燥機、精密過濾器、空壓管路。
2、最大使用壓力 1.0Mpa (145PSI) 10.2 kgf/cm² 最高使用溫度 60
3、選擇上述空壓設備之最低端以(1/2")接頭連接最少需有300mm以上的空間。
4、空壓設備與AD402-04入口之間最好設一1/2"手動閥以利於日後保養或維修。
5
、空壓設備的排氣量不得低於180L/min(約1Hp馬力空壓機)。
6、安裝時,排水口(3/8”)應垂直向下,排水管避免朝上。
7、請勿使用強酸性物質或揮發性溶類(鹽酸、汽油、甲苯等)擦洗PC集水杯。
8、拆卸PC集水杯和金屬保護罩時,請先旋開罐體上的一字六角小洩壓螺絲,
   確認集水杯內殘壓已完全釋放,以確保人身安全。
照片僅供參考,未稅價,手寫發票、請示抬頭和統編,發票稅外加、需改單。

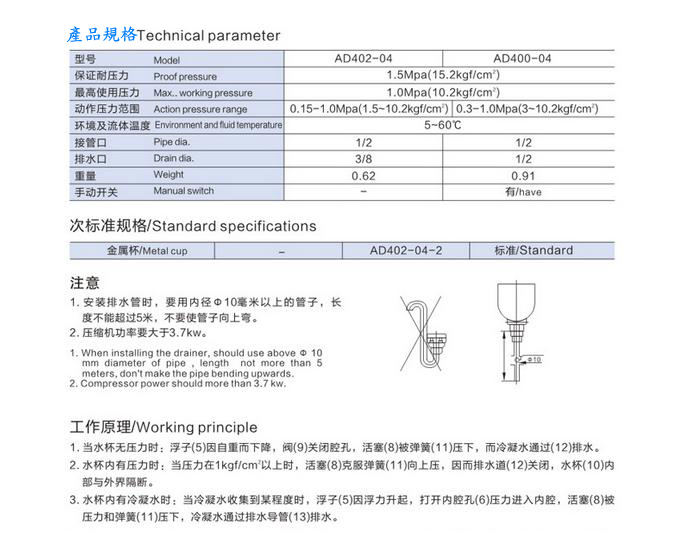

工作原理:
1、當水杯10內無壓力時,浮子5關閉內腔,活塞8被彈簧11壓下,
而冷凝水通過排水孔排出
2、水杯10內有壓力時,當壓力在1 kgf/cm²以上時,活塞8克服彈簧11向上壓,
因而排水孔關閉,水杯內部與外界隔斷。
3、水杯10內有冷凝水時,當冷凝水收集到某程度時,浮子5因浮力升起,
打開內腔孔,壓力進入內腔6,活塞8被壓力和彈簧11壓下,冷凝水通過排水導管排水。

定期保養:
按下列順序分解、清潔及反向組合:
A
:切斷排水器入口空氣
B
:鬆開瓶蓋上一字六角減壓小螺絲洩氣
C
:確認排水器內無壓力後,才卸下罐上鋁合金齒輪狀螺環套
D
:拆下粗濾網固定螺母;
E
:逆時針旋下排水導管、水杯、浮球、排水導管分解並取下細濾網
F
:卸下控制閥及浮子;
G
:用雙手握住罐體和與排水管,小心往90度角用力使徑其分開,

取出彈簧和精濾網及吸氣薄片。
H
:用中性洗劑徹底洗淨,按相反次序組合正常使用。
I
:也可省略上列步驟,以新品更換使用。
注意事項:
1.最大使用壓力1.0Mpa
2.流量大於400L/min,壓力在0.15Mpa以上
3.清潔主要部件爲精濾網及泄氣片,其直接影響活塞動作。
4.安裝排水器時,要用內徑10毫米以上的管子,長度不超過5米不要使管子向上彎。
